Dettagli del prodotto
Luogo di origine: Corea del Sud
Marca: SAMSUNG/ HANWHA
Numero di modello: SM421
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1pc
Prezzo: Negotiable
Imballaggi particolari: 1.wooden caso 2.As il vostro ordine
Tempi di consegna: 3-5 giorni
Termini di pagamento: T/T, Western Union, Paypal, carta di credito
Capacità di alimentazione: 10 pezzi/pezzi a settimana
Nome del prodotto: |
Macchina pick and place SAMSUNG SM421 |
Numero di modello: |
SM421 |
Qualità: |
In alto |
Pacco: |
Cassa in legno |
Condizione: |
Nuovo, nuovo/usato |
Tipo: |
Prodotti imputabili alle macchine di SMT |
Marchio: |
SAMSUNG |
Consegna: |
ups, dhl, fedex, come il tuo ordine |
Nome del prodotto: |
Macchina pick and place SAMSUNG SM421 |
Numero di modello: |
SM421 |
Qualità: |
In alto |
Pacco: |
Cassa in legno |
Condizione: |
Nuovo, nuovo/usato |
Tipo: |
Prodotti imputabili alle macchine di SMT |
Marchio: |
SAMSUNG |
Consegna: |
ups, dhl, fedex, come il tuo ordine |

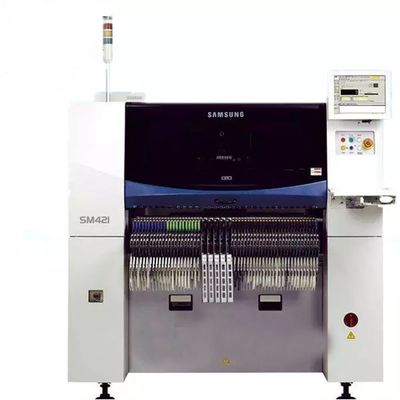

Buone condizioni SMT pick and place machine SAMSUNG SM421
IlSM421 Macchina per il prelievo e il posizionamentoè una macchina ad alta velocità e alta precisione utilizzata nella produzione elettronica per posizionare componenti di montaggio superficiale su schede di circuito stampato (PCB).un nome di spicco nell'industria elettronica.
L'SM421 è dotato di un sistema di visione in grado di riconoscere e allineare correttamente i componenti sul PCB.che si traduce in un elevato tasso di collocamento e in un aumento della produttività.
Questa macchina è in grado di montare vari tipi di componenti, tra cui resistori, condensatori, circuiti integrati (IC), matrici a griglia a sfera (BGA) e piccoli transistor di contorno (SOT).Ha una gamma di componenti da 0201 (0.2 mm x 0,1 mm) a 32 mm x 32 mm, che lo rende adatto a una vasta gamma di esigenze di assemblaggio di PCB.
IlSM421ha una velocità massima di posizionamento di 42.000 componenti all'ora (CPH) e una precisione di ±0,03 mm, garantendo un posizionamento preciso ed efficiente dei componenti.Ha un sistema di visione a doppia precisione che scansiona i componenti prima del posizionamento per assicurarsi che siano correttamente allineati con il PCB.
Per utilizzare la pick and place machine SM421, l'operatore deve seguire i seguenti passaggi:
1. Preparare il PCB: assicurarsi che il PCB sia pulito e adeguatamente preparato per il posizionamento dei componenti.
2. Configurazione della macchina: caricare i componenti necessari negli alimentatori della macchina. La SM421 può gestire fino a 120 diversi tipi di componenti contemporaneamente.
3. Programmare la macchina: inserire le istruzioni necessarie e i dati di posizionamento dei componenti nell'interfaccia della macchina.e quantitativi di ciascun componente da collocare.
4. Calibrare il sistema di visione: eseguire un processo di calibrazione per garantire che il sistema di visione della macchina possa identificare e allineare con precisione i componenti.
5. Iniziare il processo di posizionamento: avviare la macchina per avviare il processo di posizionamento. La macchina raccoglierà i componenti dai feeders e li posizionerà nelle posizioni designate sul PCB.
6. Monitoraggio e ispezione: monitorare continuamente il funzionamento della macchina per garantire che i componenti siano posizionati con precisione e alla velocità desiderata.Controllare periodicamente la qualità dei componenti posizionati per assicurarsi che soddisfino le norme richieste.
7. Manutenzione e risoluzione dei problemi: eseguire attività di manutenzione regolari sulla macchina per mantenerla in condizioni ottimali. Risolvere prontamente eventuali problemi o errori per ridurre al minimo i tempi di fermo della produzione.
Nel complesso, la Pick and Place Machine SM421 è una soluzione affidabile ed efficiente per i produttori di elettronica che desiderano automatizzare il processo di assemblaggio dei PCB.e versatilità, che lo rende adatto a una vasta gamma di componenti elettronici di dimensioni e forme diverse.
| SM421 Macchina per il prelievo e il posizionamento | |
| Velocità di montaggio | 21,000 CPH / chip (referenza IPC9850) 5,500 CPH / QFP (baseline IPC9850) |
| Intervallo dei componenti | Max, 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (standard) |
| Velocità teorica del chip | 21, 000 CPH / chip |
| Distanza di montaggio | 0603 microchip a □ 22mmIC |
| Precisione del posizionamento | più o meno 0,03 mm |
| Dimensione del PCB | 460 (L) x 400 (W) mm |
| Dimensione del dispositivo | 1650 (L) x 1690 (D) x 1485 (H) |
| Collocamento | ± 50μm @ 3σ / chip, ± 30μm @ 3σ / QFP |
Avanzato
Montaggio flessibile ad alta velocità
In qualità di collocatore di componenti generali il cui sistema di visione è rinforzato sulla base della piattaforma del chip ad alta velocità SM471
SM481 realizzato con la velocità di posizionamento del chip più elevata tra gli inseritori di componenti della stessa classe.
una velocità di collocazione del chip di 39.000 CPH, la più alta tra i collocatori di componenti della stessa classe, applicando una testa
Con un porticato e dieci fusioni, oltre a una nuova visione di volo e massimizzando il movimento di raccolta e posizionamento.
Inoltre, è applicabile fino a 0402 ((01005 pollici) chip e 42 mm IC.
Infine, poiché il sistema è dotato di un'elettricità elevata e di un'elettricità elevata, è in grado di fornire una qualità di posizionamento elevata grazie all'applicazione di alimentatori elettrici ad alta velocità e di alta precisione.
Il sistema è stato progettato per essere compatibile con gli alimentatori pneumatici della serie SM, massimizzando la comodità operativa del cliente.
39,000 CPH ((Optimale)
1 cornicione x 10 mandrini/testa
Parti applicabili: 0402 ((01005 pollici)
~ 42 mm ((H15 mm)
PCB applicabili: 460 ((L) x 400 ((W) ((Standard)
Max. 740 ((L) x 460 ((W) ((Opzionale)
Alta velocità, alta precisione ed elettricità
Alimentatore azionato
- Funzione di allineamento automatico della posizione di raccolta
- Compatibile con alimentatori pneumatici SM
Nuovo sistema di vuoto e ritiro ottimizzato
Mozione di inserimento
SMART Feeder
- Il primo sistema di caricamento e splicing automatico al mondo.
Energia fresca nella vostra attività
Applica un nuovo sistema di vuoto
Luglio 2013
Montaggio flessibile avanzato ad alta velocità
Riconoscimento della polarità della parte BGA e riconoscimento della parte CSP
Realizza la più alta velocità di posizionamento tra gli stessi
Classe di dispositivi di collocazione di chip mediante l'applicazione di una nuova testa volante
meccanismo con 10 fusi e ottimizzato
movimento di raccolta/posto
Dal momento che permette il riconoscimento di parti senza fermarsi dopo la raccolta di parti da parte
applicando la sua tecnologia originale di riconoscimento delle immagini On-the-Fly, la SM481
il modello massimizza la velocità di posizionamento della parte riducendo al minimo il tempo di
spostarsi tra la posizione di raccolta e la posizione di posizionamento e
riducendo il tempo di riconoscimento a quasi zero.
Si rende conto di essere super-alto
Velocità di posizionamento di 39.000 CPH
Sistema di correzione della precisione di posizionamento
Fabbricazione in cui il chip è utilizzato
La nuova calibrazione della precisione di posizionamento
Il sistema controlla e corregge automaticamente
Offset del punto di raccolta, offset della testa, offset C/V, ecc.
per consentire un posizionamento affidabile delle parti.
Accuratezza assoluta di ± 50 μm ((Cpk 1)
Alta velocità azionata elettricamente
e alimentatore ad alta precisione
alimentatore SM azionato elettricamente
• Consente l'uso integrato di 0603/2P/4P
• dotato di una funzione di allineamento automatico
la posizione di raccolta tra gli alimentatori da migliorare
il tasso di raccolta simultanea.
• Possibilità di regolare varie velocità di alimentazione delle parti a
migliorare la stabilità dell'approvvigionamento di parti.
• funzione di riconoscimento automatico del passo di alimentazione
Compatibile con alimentatori pneumatici SM
alimentatore intelligente SM
• Il primo alimentatore al mondo dotato di sistema di splicing automatico
e funzioni di caricamento automatico
- massimizza la comodità del lavoro e l'effettiva
la produttività attraverso l'automazione dello splicing
processo per la sostituzione della bobina di parte normalmente
eseguito a mano.
Specificità
Modello SM481
Allineamento visione in volo + visione sul palco ((opzione)
Numero di mandrini 10 mandrini x 1 cornicione
Velocità di posizionamento 39,000 CPH ((ottimale)
Collocamento
Accuratezza
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Sulla base dei chip standard)
Componente
Distanza
Volare.
Visione
FOV 24
0402 ((01005 pollici) ~ 16mm IC, connettore ((Lead Pitch 0.4mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Fase
Visione
Consigliere
Dimensione
(mm)
Almeno 50 ((L) x 40 ((W)
Massimo
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Opzione)
610 ((L) x 510 ((W) ((Opzione) 740 ((L) x 460 ((W) ((Opzione)
Spessore del PCB 0,38 ~ 4.2
Capacità di alimentazione 120ea / 112ea ((Cartello di attracco)
Utilità
Potenza
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3Fase) Max. 4,7kVA
Consumo di aria
Massa approssimativa. 1.655 kg.
Dimensioni esterne (mm) 1,650 (L) x 1,680 (D) x 1,530 (H)
Rilo presente
Nuova bobina
• Minimizzazione del ritardo di posizionamento delle parti a causa dell'ottimizzazione
di percorso pneumatico
• Realizza un'accettazione stabilizzata delle parti e un minimo di aria
consumo mediante pompa a vuoto
Applicabilità rafforzata a parti e PCB
Applica un nuovo sistema di illuminazione
• applicabile a parti da 0402 ((01005 pollici) a
42 mm ((H15 mm) nonché parti BGA/CSP
• Applicabile a PCB di massa massima di 740 (L) x 460 (W) per lunghi periodi
pannelli applicati a LED e display
• Supporta il riconoscimento automatico dell'intero pickup
La Commissione ha adottato una proposta di regolamento (CE) n.
la sinistra e la destra rispettivamente
Applicabilità rafforzata alle parti a forma dispari, inclusa
BGA, CSP, ecc., applicando un'illuminazione a tre fasi
sistemi ((Illuminazione laterale, coassiale e esterna).
