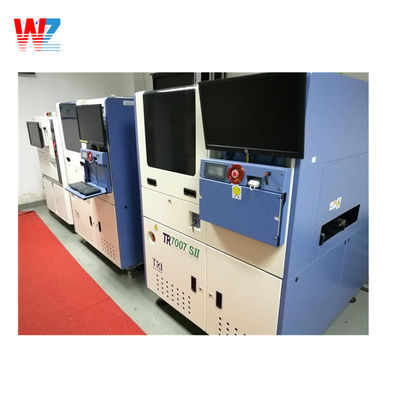

Macchina SMT TR 7700SII Macchina SMT AOI Per PCB

prodotti

SMT pick and place machine (macchina di selezione e collocazione SMT)

SAMSUNG Pick and Place Machine (Motore di selezione e collocazione SAMSUNG)

SCELTA DI FUJI E MACCHINA DEL POSTO

Scelta di JUKI e macchina del posto

Macchina per onde di saldatura

Stampante dello stampino di SMT

Scaricatore del caricatore del PWB

Macchina SMT TR 7700SII Macchina SMT AOI Per PCB

MOQ:	1pc
prezzo:	negoziabile
Imballaggio standard:	1.wooden caso 2.As il vostro ordine
Periodo di consegna:	5-8 giorni
metodo di pagamento:	T/T, Western Union, Paypal, carta di credito
Capacità di approvvigionamento:	10 pezzi/pezzi a settimana

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine

Giappone

Marca

Numero di modello

7700 SII

Product name:

TR 7700 SII / 7700 SIII AOI machine

Condition:

Used, new

Model number:

7700 SII

Max PCB Size:

510 x 460 mm

package:

wooden case

Type:

SMT machine

Brand:

Delivery:

ups,dhl,fedex,as your order

PCB Thickness:

0.6-5 mm

Port:

shenzhen

Evidenziare:

TR 7700SII SMT AOI machine

macchine SMT AOI resistenti agli graffi

TR 7700SII aoi macchina per PCB

Descrizione di prodotto

Macchina SMT Macchine per l'AOI SMT PCB TR 7700SII

Soluzione AOI ad alte prestazioni flessibile

Dotato di una grande fotocamera a colori da 4 MP e progettato per elevate velocità di ispezione, il TR7700 SII

Il sistema di ispezione ottica automatizzata offre il marchio TRI ¢ tecnologia di imaging dinamico per

La sua robustezza e le sue caratteristiche non possono essere ignorate.

La piattaforma e l'avanzato sistema di illuminazione RGB+W offrono una migliore ispezione della polarità e del nero.

componenti fino a 01005 chip sia in assemblaggi PCB privi di piombo che in quelli tradizionali.

Progettati per la precisione

Costruzione ottica a corpo unico con elevata rigidità e doppio lato

Il supporto combinato con le procedure di taratura forniscono un

controllo stabile e preciso.

Precisione del sistema

Cmk>1,67 con obiettivo di taratura TRI

GR&R < 10% con obiettivo di taratura TRI,

(± 50 μm) x, y disallineamento/spostamento)

Programmazione efficiente

La programmazione delle ispezioni intersistemiche riduce il tempo impiegato dal personale

sulle modifiche del programma

Velocità: ispezione rapida in entrambe le risoluzioni

• 18 μm: 170 cm2/sec (26,3 in2/sec)

15 μm: 120 cm2/sec (18,6 in2/sec)

10 μm: 60 cm2/sec (9,3 in2/sec)

• 330 x 250 mm: 8 sec (18 μm); 9,6 sec (15 μm); 18,8 sec (10 μm) (escluso il caricamento della tavola)

tempo di scarico)

Immagini ad alta risoluzione

Acquisizione di immagini ad alta velocità in alta risoluzione

L'illuminazione RGB+bianco si traduce in una qualità dell'immagine ottimale per le marcature, i componenti di saldatura o neri

Nuovi algoritmi di spazio colore

I nuovi algoritmi adattivi di TRI utilizzano l'elaborazione dello spazio cromatico per aumentare la precisione dell'ispezione, ridurre

false chiamate e migliorare i risultati delle ispezioni riducendo al contempo il tempo necessario per la messa a punto delle ispezioni

e il numero di immagini alternative richieste.

Integrazione della linea SMT

La gestione centralizzata delle linee di produzione aumenta la produttività degli operatori e il tempo di risposta.

la soluzione integrata comprende i seguenti quattro componenti.

• Editore offline

Questa applicazione consente di regolare in modo indipendente e centralizzato e di regolare l'ispezione

L'analisi delle immagini eseguite in precedenza è stata effettuata con l'ausilio di algoritmi che forniscono feedback immediati.

Il programma può quindi essere caricato sulle macchine di ispezione in linea per migliorare la stabilità dell'ispezione

e precisione.

• Centro di controllo

Il componente centrale al centro di un impianto di produzione, il centro di controllo consente in tempo reale

monitoraggio e funzionamento di più macchine di ispezione su tutte le linee di produzione.

YMS Lite

Il sistema di gestione del rendimento del TRI collega i dati di ispezione dai sistemi SPI, AOI e AXI per tracciare

L'architettura modulare fornisce un sistema centralizzato di controllo dei difetti.

gestione delle ispezioni, monitoraggio dei difetti in tempo reale con analisi e conoscenza dei difetti

gestione necessaria per identificare i problemi e implementare soluzioni per massimizzare la produzione

rendimenti.

• Validazione della qualità

La raccolta completamente automatizzata di immagini buone/fallite da una produzione completa consente di effettuare test,

Questa funzione consente di regolare e verificare i parametri del programma regolati senza ricaricare le schede testate.

Permette agli ingegneri di risparmiare tempo di ispezione durante la messa a punto e accelera significativamente il nuovo prodotto

Introduzione (NPI)

PCB e sistema trasportatore	TR7700 SII*	TR7700 SII* TR7700 SII doppia corsia
Fotocamera vista in alto	Fotocamera a colori ad alta velocità da 4 Mpx
Risoluzione ottica	10, 15 o 18 μm

Dimensione minima del PCB	50 x 50 mm
Dimensione massima del PCB	510 x 460 mm (20,1 x 18,1 pollici)	510 x 310 mm 2 corsie (20,1 x 12,2 pollici) 510 x 590 mm 1 corsia (20,1 x 23,2 pollici)
Spessore del PCB	0.6 - 5 mm
Altezza di trasporto dei PCB	900 - 965 mm (35,4 - 38,0 in)	880 - 920 mm (34,6 - 36,2 in)
Peso massimo dei PCB	5 kg (11,0 libbre)	3 kg (6,61 lb)
Portatore/fissamento di PCB	Azionato da motore a passo e fissaggio pneumatico
Dimensioni (W x D x H)	1000 x 1410 x 1500 mm	1100 x 1670 x 1550 mm
Peso	850 kg (1873 lbs)	1100 kg (2425 libbre)
Necessità di aria	0.6 MPa (87 psi)

Macchina SMT TR 7700SII Macchina SMT AOI Per PCB 7

Macchina SMT TR 7700SII Macchina SMT AOI Per PCB 8
