SMT Equipaggiamento di linea di produzione Maggiornale caricatore PCB scaricatore
SMT Equipaggiamento di linea di produzione Maggiornale caricatore PCB scaricatore
Marchio
ODM
Product Model
Caricatore del PWB
Country Of Origin
Guangdong, Cina
MOQ
1pc
Unit Price
negoziabile
metodo di pagamento
T/T, Western Union, Paypal, carta di credito
Capacità di approvvigionamento
10 pezzi/pezzi a settimana
Dettagli del prodotto
Evidenziare:
di potenza inferiore o uguale a 300 W
,HY-250LD pcb loader unloader
,Macchine di caricamento a smt da 230 V
Product Name:
Macchine per caricare i PCB SMT
Model Number:
Caricatore del PWB
Quality:
In alto
Package:
custodia in legno
PCB Delivery Height:
900 +/- 20 mm
Type:
macchine per smt
Brand:
Odm
Air Pressure:
4-6 barra
Delivery:
UPS, DHL, Fedex, su ordinazione
Port:
Shenzhen
Descrizione di prodotto
Detailed Specifications And Features
Macchine per caricare e scaricare PCB automatiche SMT usate e di seconda mano
La macchina per il caricamento e lo scarico dei circuiti stampati (PCB) è un'attrezzatura specializzata utilizzata nell'industria della produzione elettronica per il caricamento e lo scarico di schede di circuiti stampati (PCB) sulla linea di produzione e da essa.Offre funzionalità che automatizzano il processo di gestione, migliora l'efficienza e garantisce un flusso di lavoro PCB fluido.
| Nome | SMT P di seconda mano e usato a buon mercatoCBcaricatore |
| Marchio | Prodotto ODM |
| Modello | Macchine per caricare PCB SMT di seconda mano e usate a basso costo |
| Specificità | Macchine per caricare PCB SMT di seconda mano e usate a basso costo |
| Condizione | Originale/copia |
| Qualità | qualiy superiore |
| Stoccaggio | grande |
| Pagamento | L/C T/T D/P Western Union Paypal Money Gram e altri |
| Spedizione | Tra tre giorni. |
| Garanzia | 1 anno |
| Consegna | FedEx, UPS, DHL, come richiesto |
| Pacco | scatola di cartone con protezione da schiuma |
Funzionalità:
1. Caricamento del PCB: la macchina caricatrice e scaricatrice è progettata per caricare i PCB sulla linea di produzione o su macchine specifiche all'interno della linea.Utilizza un sistema di trasportatori o braccia robotizzate per raccogliere PCB da una pila o vassoio e trasferirli al luogo desiderato con precisione e affidabilità.
2. Scarico PCB: la macchina esegue anche il processo inverso di scarico PCB dalla linea di produzione.Raccoglie i PCB finiti dal luogo designato e li trasferisce in una pila o in un vassoio per ulteriore lavorazione o imballaggio.
3. Allineamento e orientamento: la macchina assicura il corretto allineamento e orientamento dei PCB durante il processo di carico e scarico.Può incorporare sistemi di visione o sensori per verificare la posizione corretta del PCB e regolare se necessario prima di collocarlo o di recuperarlo.
4. Integrazione del sistema di trasporto: la macchina di carico e scarico si integra perfettamente con il sistema di trasporto della linea di produzione.Si sincronizza con la velocità della linea e altre attrezzature per garantire un trasferimento regolare e ridurre al minimo le interruzioni del flusso di lavoro.
5. Compatibilità delle dimensioni del PCB: la macchina è progettata per gestire una vasta gamma di dimensioni del PCB, adattandosi a varie dimensioni e forme comunemente utilizzate nell'assemblaggio elettronico.Può essere regolato o configurato per soddisfare i requisiti specifici della linea di produzione.
6Controllo automatico: la macchina di carico e scarico funziona sotto controllo automatico, riducendo al minimo la necessità di interventi manuali.Può essere programmato per eseguire specifiche sequenze di carico e scarico in base ai requisiti della linea di produzione e ai parametri operativi.
Istruzioni d'uso:
1. Impostazione: assicurarsi che la macchina di caricamento e scarico sia correttamente installata e collegata all'alimentazione.Allineare la macchina con il sistema di trasporto della linea di produzione e regolare eventuali impostazioni o configurazioni necessarie in base alle dimensioni del PCB e al flusso di lavoro.
2. Caricamento dei PCB: posizionare la pila o il vassoio di PCB nell'area di carico designata della macchina. regolare eventuali guide o supporti per adattarsi alle dimensioni specifiche del PCB.Configurare il sistema di controllo della macchina per specificare la sequenza di carico e eventuali requisiti aggiuntivi, come l'allineamento o l'orientamento.
3. Sincronizzazione del sistema di trasporto: assicurarsi che la macchina di carico e scarico sia sincronizzata con la velocità e la tempistica del sistema di trasporto.Provare il meccanismo di allineamento e trasferimento per garantire un carico regolare e preciso dei PCB sulla linea di produzione.
4. Scarico dei PCB: specificare il luogo o la macchina da cui devono essere scaricati i PCB finiti.Configurare il sistema di controllo della macchina per definire la sequenza di scarico e gli eventuali aggiustamenti necessari per l'allineamento o l'orientamento.
5. Monitoraggio del flusso di lavoro: monitorare le prestazioni della macchina di caricamento e scarico durante il funzionamento.Assicurarsi che i PCB siano caricati e scaricati correttamente e che la macchina funzioni senza intoppi o errori. Risolvere prontamente eventuali problemi per mantenere un flusso di lavoro ininterrotto.
6. Manutenzione: ispezionare regolarmente la macchina caricatrice-scaricatrice per individuare eventuali segni di usura, danni o malfunzionamento.Seguire le linee guida di manutenzione del costruttore per qualsiasi lubrificazione o sostituzione di componenti richiesti.
La macchina di scarico del caricatore di PCB fornisce una soluzione automatizzata ed efficiente per la manipolazione dei PCB nel processo di produzione elettronica.consente il carico e lo scarico senza soluzione di continuità dei PCB sulla linea di produzione e da essa, contribuendo a migliorare la produttività e l'efficienza dei flussi di lavoro.

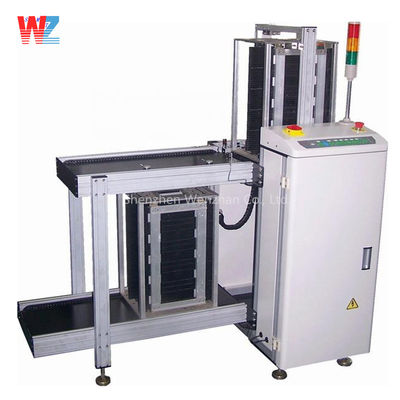

SMT Equipment Magazine PCB Loader Unloader utilizzato nella linea di produzione
Collegare con SMT e AI linee di produzione, progettazione di sicurezza assicurare di non rompere qualsiasi PCB quando viene spinto e quindi
L'abilità di funzionare con elevata precisione, conteggio automatico, funzioni di allarme di guasto, è necessaria per una
gamma completa di apparecchiature di automazione.
Il caricatore PCB è progettato per il caricamento di PCB.
PCB fuori da un magazzino sul trasportatore della macchina a valle.
Il PCB Unloader è progettato per scaricare PCB, un PCB in arrivo viene raccolto dal trasportatore collegato e
Il riviste indicizza la posizione successiva ed è
pronto per il ciclo di scarico successivo.
| Descrizione | HY-250LD | HY-330LD | HY-390LD | HY-460LD |
| Altezza di consegna del PCB | 900 +/- 20 mm | |||
| Direzione | L-R/ R-L | |||
| Dimensione del PCB ((L*W) ((MM) | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~530*460 |
| Tempo di alimentazione del PCB | Circa 6 secondi o specificare | |||
| La rivista cambia nel tempo | Circa 20 secondi o specificare | |||
| Indice di passo | 1-4 ((10 mm di passo) o specificare | |||
| Fonte di energia e consumo | 100. 230VAC 1Ph 300VA massimo | |||
| Pressione dell'aria | 4-6 bar | |||
| Consumo di aria | 10 ltr/min max | |||
| Spessore del PCB | 00,4 mm min. | |||
| Dimensioni del scaffale della rivista | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Dimensione della macchina | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| peso | 140 kg | 180 kg | 220 kg | 250 kg |
Prodotto correlato
Abbiamo una gamma completa di macchine SMT per FUJI, JUKI, SAMSUNG, YAMAHA, e così via.
ugello, SMT pick and place machine, trasportatore PCB,
cilindro, alimentatore a vibrazione, qualunque cosa ti serva, dimmelo!
Il marchio principale è Fuji YAMAHA Samsung SONY macchina pesante
1. olio lubrificante SMT
2. Parti SMT
3. ugello e alimentatore
4. cintura SMT e altre parti della macchina
