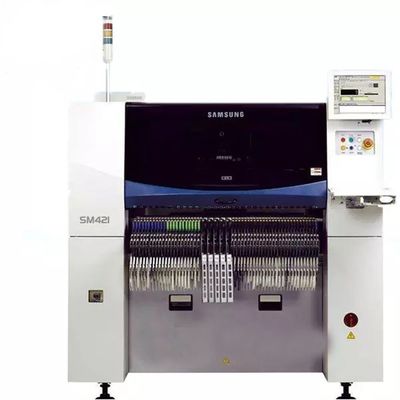

Scelta di Samsung SMT SM320 SM321 SM421 SM431 e macchina del posto
La macchina di pick and place SMT, in generale, è l'attrezzatura più critica e costosa nella SMT. È un dispositivo per il montaggio di componenti elettronici.Organizzazione della trasmissione e del cuscinetto dei PCB, sistema di guida, sistema di posizionamento e allineamento, alimentatore, sistema di riconoscimento ottico, sensore e sistema di controllo informatico.
- Nome:Samsung SM320 SM321 SM421 SM431
- Marca:SAMSUNG
- Modello:SAMSUNG SM320 SM321 SM421 SM431
- Specificità:SMT PICK AND PLACE MACHINE (macchina per il prelievo e il posizionamento)
- Condizione:originario
- Qualità:qualiy superiore
- Stoccaggio:grande
- Pagamento:T/T prima della spedizione
- Spedizione:spedizione puntuale
- Garanzia:1 anno
- Consegna:FedEx, UPS, DHL, come richiesto
- Confezione:custodia in legno
- Dimensione del PCB:460 x 460 (1PCB)
- Velocità di patch:21,000CPH
- Componente:0402mm Chip a 12mm
- Aggiustatori:84 pezzi di alimentatori da 8 mm
- Velocità 55.000 CPH (Miglior condizione)
- sistema di servopropulsione a doppio braccio ad asse Y
- braccia complessivamente 16 teste di posizionamento
Sistema di riconoscimento delle immagini di volo ad alta velocità
- Componenti da adattare a: 0402 mm
- Precisione di montaggio: ± 50μm @ 3σ - Per il nuovo sistema di alimentazione SM
- Per alimentatori senza sosta
- per l'alimentatore ferroviario
-LED Displays feeder status - sistema a doppia trasmissione
- Modalità di trasferimento duplice: 330 x 250 (2 PCB)
- Modalità di trasferimento singola: 460 x 460 (1PCB) - Può mettere 84 alimentatori da 8 mm
- Display LCD con funzionamento anteriore e posteriore
- dispositivo di cambio automatico della bocca
- Sistema operativo Windows XP
- Copertura di sicurezza
- Kit
| Modello | SAMSUNG SM320 |
| Modalità di riconoscimento dei componenti | VISIONE in volo + VISIONE sul palco |
| Componenti | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Sistema di visione con telecamera fissa | 1.4 SEC/QFP208 ((STANDARD di prova di approvvigionamento) |
| Precisione di montaggio | CHIP/QFP ±50 18500cph/h |
| VISIONE in volo |
1005 ~ 22 mmIC (Opzione:0603~12mmIC/0402~7mmIC) |
| Visione di scena standard (FOV 35) | 32mmIC ((Pitch 0,4mmQFP/0,75mmBGA/~55mm(MFOV)) |
| Visione di scena standard (FOV 45) | 42 mmIC ((Pitch 0,5 mmQFP/1,0 mmBGA/~55 mm(MFOV)) |
| Visione di scena standard (FOV 20) | 17 mmIC ((Pitch 0,3 mmQFP/0,5 mmBGA) Min. lead pitch (QFP) |
| FOV10 | 0.3mm ((QFP) /0.65mm ((BGA) Min.Pizza della palla (BGA) |
| FOV15 | 0.5mm ((QFP) /0.75mm ((BGA) |
| FOV25 | 0.5mm ((QFP) /0.75mm ((BGA) |
| Max.Altezza | H12mm (standard della telecamera volante) |
| H15mm ((Standard di telecamere volanti) | |
| Dimensione del PCB | Dimensione minima: 50 L*40 W |
|
Dimensione massima:460 ((L) * 400 ((W) Opzione: 510*460,640*510 |
|
| Spessore del PCB | 0.38mm-4.2mm |
| Quantità di alimentatore | 120ea/112ea (carrello di attracco) |
| Fornitore di alimentazione | AC220/220/240V ((50/60HZ, 3 FASE) ((Opzione:340/380/415V) |
| Compressore d'aria | 260 NI/MIN |
| Peso | 1800 kg |
| Dimensione | 1650 L*1680 D*1530 H |
Popolare SM320, molto flessibile, facile da usare e molto affidabile, visione completa con 6 teste di posizionamento,ciascuna con un'illuminazione individuale che consente di allineare a volo 6 componenti completamente diversi. Fotocamera rivolta verso l'alto che consente il posizionamento dei componenti fino a 0,4 mm di passo del piombo.
| Nome del modello | Samsung SM421 | |
| Allineamento |
Visione in volo + visione sul palco (Se è installato un grande trasportatore, è possibile installare solo una visione di scena) |
|
| Numero di fusi | 6 fusioni × 1 grattacielo | |
| Tasso di collocamento | Visione volante |
Chip 1608 21000 CPH (IPC9850) SOP 15,000 CPH (IPC9850) QFP 5,500 CPH (IPC9850) |
| Accuratezza del posizionamento | Chip/QFP |
Accuratezza: ±50@±3σ/chip ±30@±3σ/QF (Sulla base dei chip standard) |
| Componente | Visione volante | 0603 ~ 22 mm IC |
| Visione di stadio standard (FOV35) |
~ 32 mm IC (Picco di piombo 0,3 mm) - 55 mm (MFOV) |
|
| Visione di stadio facoltativa (FOV45) |
~ 42 mm IC (Picco di piombo 0,4 mm) - 55 mm (MFOV) |
|
| Altezza massima |
H = 12 mm (Flying Camera Standard) H = 12 mm (Standard della fotocamera da palco) |
|
| Dimensione della scheda | Minimo | 50 ((L) * 40 ((W) |
| Linea singola (massimo) |
400 mm ((L) * 400 mm ((W) 510 mm ((L) * 460 mm ((W) (opzionale) 610 mm ((L) * 510 mm ((W) (opzionale) |
|
| Doppia corsia (massimo) | - | |
| Spessore del PCB | 0.38 ~ 4.2 mm | |
| Capacità dell'alimentatore | 120ea/112ea (Carro di attracco) | |
| Utilità | Potenza | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Fase) |
| Max. 4,7 kVA | ||
| Consumo di aria | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| Massa (kg) | Circa un'ora.680 | |
| Dimensione esterna (mm) | 1,650 ((L) x 1,690 ((D) x 1,535 ((H) | |
- Funzioni di raccolta-sostituzione-posizionamento-posizionamento e altre funzioni
- velocemente e con precisione
- Si possono utilizzare schede PCB di diverse dimensioni
- Migliorare l'efficienza della produzione e ridurre i costi di produzione
La nostra azienda fornisce tutti i tipi di macchine SMT e prodotti correlati:
- Attrezzature e accessori SMT, ugelli, alimentatori, parti di alimentatori, filtro, guida, nastro, mortaio, cintura, cilindro, grasso/lubrificante SMT, sensore, ecc.
- ugelli e alimentatori e le loro parti per Fuji, per Juki, per Yamaha, per Samsung, per Siemens, per Sony... ecc, tutti hanno un grande magazzino.
-
