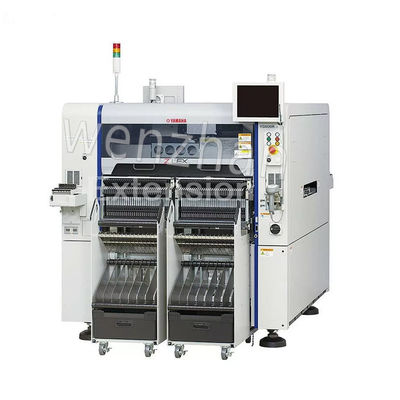

La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE

La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE
Marchio
YAMAHA
Modello del prodotto
YSM20R
Paese di origine
Cina
MOQ
1
Prezzo unitario
84507$
metodo di pagamento
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di approvvigionamento
500
Dettagli del prodotto
Evidenziare:

0.45MPa SMT Placement Machine

,

Macchina di posizionamento SMT YSM20R

,

140 Macchine di posizionamento SMT
Product Name: Yamaha Ysm20r Pick and Place Machine
Application: Linea di assemblaggio dei PCB
Brand: Yamaha
Quality: Testato al 100%
Speed: 95,000 CPH
Applicable Components: 0201 a 45×45 mm
Supply Gas Source: 0.45Mpa
Feeder Number: 140
Dimension: L 1,374 × W 1,857 × H 1,445 mm
Package: scatola di legno
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate
La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE

The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)La sua progettazione e la sua funzionalità consentono di posizionare i componenti in modo efficiente e preciso, contribuendo così a realizzare assemblaggi elettronici di alta qualità.

Principio di funzionamento:
  1. Alimentazione dei componenti: l'YSM20R utilizza vari alimentatori per contenere e fornire SMD. Questi alimentatori possono ospitare diverse dimensioni e tipi di componenti, garantendo la versatilità nella produzione.
  2. Sistema di visione: la macchina è dotata di un avanzato sistema di visione che identifica e localizza i componenti sugli alimentatori..
  3. Meccanismo di selezione e collocazione: la testa di selezione e collocazione, con ugelli multipli, si muove attraverso gli assi X e Y della macchina.Prende i componenti dagli alimentatori utilizzando l'aspirazione e poi li posiziona sul PCB con elevata precisione.
  4. Regolazione dell'asse Z: la macchina dispone anche di un meccanismo dell'asse Z che consente una precisa regolazione dell'altezza, garantendo che i componenti siano posizionati con precisione sulle schede PCB.
  5. Monitoraggio in tempo reale: l'YSM20R monitora l'intero processo di assemblaggio in tempo reale, consentendo aggiustamenti immediati e garantendo una qualità costante.
Modello YSM20R
Dimensioni applicabili del PCB Doppio stadio Dispositivi per il controllo delle emissioni di CO2
(solo per la possibilità di due fasci dell'asse X) Doppia PCB: da L380*W490 mm a L50*W50 mm
Linea singola L810*W490 mm a L50*W50 mm
Capacità di montaggio Fascio a due assi X: 95.000 CPH (in condizioni ottimali definite da Yamaha Motor) quando sono utilizzate 2 teste multi-alta velocità (HM)
Componenti applicabili Testa multi (HM) ad alta velocità* 0201 a 45*45 mm
L100 mm, H15 mm o meno
Testa multi (FM) flessibile 03015 a 55*55 mm
L100 mm, H28 mm o meno
*Altezza del componente pari o superiore a 6,5 mm o dimensioni del componente pari o superiore a 12 mm di lunghezza/larghezza richiedono una multi-camera opzionale.
Si prega di contattarci per informazioni relative al montaggio dei componenti 0201.
Precisione di montaggio In condizioni ottimali come definito da Yamaha Motor
(quando vengono utilizzati materiali di valutazione standard):
± 0,035 mm (± 0,025 mm) Cpk?1.0 (3?)
Numero di tipi di componenti Piastra fissa 140 tipi al massimo.
(equivalente a un alimentatore a nastro di 8 mm di larghezza)
Carrozzeria di alimentazione 128 tipi al massimo.
(equivalente a un alimentatore a nastro di 8 mm di larghezza)
Scaffale 10 tipi: tipo di veicolo (massimo, se dotato di cATS10)
30 tipi: tipo fisso (massimo, se dotato di sATS30)
Fornitore di alimentazione AC a 3 fasi 200/208/220/240/380/400/416V ± 10% 50/60Hz
Fornitura d'aria Aria secca pulita di 0,45 MPa o più
Dimensioni esterne (escluse le sporgenze) L 1,374*W 1,857*H 1,445 mm
Peso 2,050 kg
Istruzioni d'uso:
  1. Impostazione: posizionare l'YSM20R in un ambiente adatto con le connessioni di alimentazione e dati necessarie.
  2. Componenti di carico: riempire gli alimentatori con gli SMD richiesti, assicurandosi che siano allineati correttamente per l'operazione di pick-and-place.
  3. Configurare le impostazioni della macchina: utilizzare l'interfaccia user-friendly per inserire i parametri di produzione, inclusi i tipi di componenti, le velocità di posizionamento e le impostazioni di programmazione.
  4. Iniziare la produzione: avviare la macchina e monitorare il processo di pick-and-place.
  5. Manutenzione regolare: eseguire controlli e manutenzioni di routine per garantire prestazioni ottimali e longevità della macchina.
Aree di applicazione:

La Yamaha YSM20R è ampiamente utilizzata in:

  1. Produzione di elettronica: per l'assemblaggio di elettronica di consumo, componenti automobilistici e dispositivi industriali.
  2. Dispositivi medici: per l'assemblaggio preciso di apparecchiature mediche che richiedono una grande affidabilità.
  3. Telecomunicazioni: nella produzione di dispositivi di comunicazione che richiedono un posizionamento preciso dei componenti.

La pick and place machine Yamaha YSM20R è essenziale per migliorare l'efficienza e la qualità nei processi di assemblaggio elettronico, rendendola una risorsa preziosa negli ambienti di produzione moderni.

La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE 0
La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE 1La macchina di posizionamento SMT YAMAHA YSM20R PICK AND PLACE MACHINE 2
