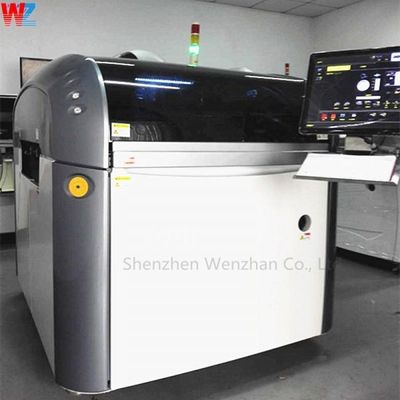

Stampa a schermo per PCB SMT usata DEK Horizon 03iX

Stampa a schermo per PCB SMT usata DEK Horizon 03iX
Marchio
DEK
Modello del prodotto
Orizzonte 03iX
Paese di origine
CINESE
MOQ
1pc
Prezzo unitario
negoziabile
metodo di pagamento
T/T, Western Union, Paypal, carta di credito
Capacità di approvvigionamento
100
Dettagli del prodotto
Product Name: DEK Horizon 03iX
Model: Orizzonte 03iX
Quality: SUPERIORE
Package: Caso
Condition: Nuovo, nuovo/usato
Payment: Pagamento
Type: Prodotti imputabili alle macchine di SMT
Brand: DEK
Delivery: UPS, DHL, FedEx, come ordine
Warranty: 1 anno
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate
Stampante serigrafica PCB SMT usata DEK Horizon 03iX
Specifiche di configurazione standard
  • software. Montabile sulla macchina sul lato sinistro o destro.
  • Fotocamera: fotocamera digitale HawkEye® 750, che utilizza l'interfaccia IEEE 1394. Multicanale. Illuminazione a LED. Campo visivo 11,3 mm x 8,7 mm. Finestra di ispezione 26mm2
  • Posizionamento della telecamera: motori rotativi ed encoder con risoluzione 4 micron
  • Meccanismo di pressione del tergipavimentoL: controllato da software, motorizzato
  • Posizionamento dello stencil: regolazione manuale della profondità dello schermo
  • Allineamento stencil: motorizzato tramite attuatori X, Y e Theta
  • Tergipavimento: racla con doppio bordo d'uscita bloccato (1 set incluso)
  • Interfaccia macchina: FMI upline e downline inclusa
  • Connettività: RJ-45LAN (rete) e interfaccia USB2 disponibili
  • Faro tricolore: programmabile con allarme acustico
  • Documentazione: Manuali cartacei comprendenti: Operatore, Installazione, Schemi Elettrici. Manuali tecnici e tutorial di bordo a supporto delle funzioni dell'operatore. DVD contenente manuali e tutorial.
Capacità di allineamento della macchina >2 Cpk @ +/- 12,5 µm, 6 Sigma #
Capacità di allineamento del processo >2 Cpk @ +/- 25μm, 6 Sigma #
Tempo del ciclo principale 12 secondi (11 secondi con opzione HTC)
Area di stampa massima 510 mm* (X) x 508,5 mm (Y)
Costruzione di stampanti Telaio saldato ottimizzato in un unico pezzo
Controllo macchina ISCAN™ Controllo del movimento tramite rete CAN BUS
Sistema operativo Windows XP
Interfaccia operatore Display touch screen TFT a colori, tastiera e trackball con DEK InstinctivTM
Stampa a schermo per PCB SMT usata DEK Horizon 03iX 0
Stampa a schermo per PCB SMT usata DEK Horizon 03iX 1
Specifiche del sistema di trasporto
  • Tipologia: Pezzo singolo con cinghie di trasporto rotonde da 3 mm, binario anteriore fisso
  • Compatibilità ESD: cinghie e guide di trasporto nere con resistività superficiale superiore a 106 ohm.
  • Regolazione larghezza: guida posteriore motorizzata programmabile
  • Direzione del trasporto: da sinistra a destra
  • Da destra a sinistra: da sinistra a sinistra, da destra a destra
  • Dimensioni di gestione del substrato (minimo): 50 mm (X) x 40,5 mm (Y)
  • Dimensioni di gestione del substrato (massime): 510 mm (X) x 508,5 mm (Y)
  • Spessore del substrato: da 0,2 mm a 6 mm
  • Peso del substrato (massimo): 1 kg
  • Deformazione del substrato: fino a 7 mm compreso lo spessore del substrato
  • Dispositivo per il substrato: brevettato sui morsetti superiori
  • Caratteristiche di movimentazione del substrato: sollevamento/atterraggio morbido della rotaia, regolatore del morsetto della scheda
  • Spazio inferiore del substrato Programmabile da 3 mm a 42 mm
Stampa a schermo per PCB SMT usata DEK Horizon 03iX 2
