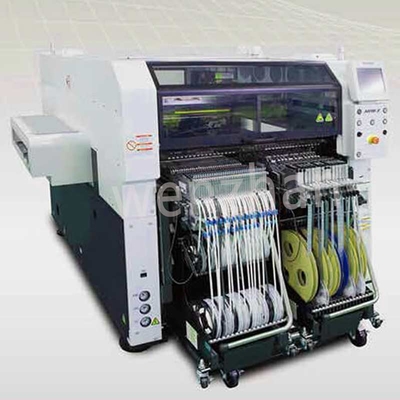

macchina per il montaggio di chip NPM WX WXS Pick and Place Machine
La macchina PM WX WXS Pick and Place è una macchina sofisticata ed efficiente utilizzata nel processo di assemblaggio della tecnologia di montaggio superficiale (SMT).È progettato per posizionare con precisione e velocità componenti elettronici su circuiti stampati (PCB).
Tra le caratteristiche e le funzioni principali della macchina PM WX WXS Pick and Place Machine figurano:
1. Posizionamento ad alta velocità e precisione: la macchina è in grado di posizionare i componenti in modo rapido e preciso, rendendola adatta per ambienti di produzione ad alto volume.
2. Integrazione del sistema di visione: la macchina PM WX WXS è dotata di un sistema di visione che consente l'allineamento e l'ispezione accurati dei componenti, garantendo il posizionamento preciso dei componenti sul PCB.
3Sistema di posizionamento multi-testa: la macchina dispone di un sistema di posizionamento multi-testa, che consente di raccogliere e posizionare contemporaneamente più componenti, migliorando la produttività e l'efficienza.
4. Manipolazione versatile dei componenti: la macchina PM WX WXS può gestire una vasta gamma di tipi e dimensioni di componenti, tra cui resistori, condensatori, IC, LED e altro ancora,rendendolo versatile per vari requisiti di assemblaggio.
5Interfaccia user-friendly: la macchina è dotata di un'interfaccia intuitiva che consente agli operatori di programmare e controllare facilmente il processo di posizionamento, ottimizzando l'efficienza operativa.
Per utilizzare la macchina PM WX WXS Pick and Place, gli operatori devono prima inserire i dati di posizionamento dei componenti, inclusi il tipo, le dimensioni, l'orientamento e la posizione del componente sul PCB.La macchina viene quindi caricata con i componenti da posizionare, e il PCB è posizionato sull'area di lavoro della macchina.
Gli operatori devono assicurarsi che la macchina sia adeguatamente calibrata e che i componenti siano caricati correttamente per evitare errori di posizionamento.gli operatori supervisionano il processo di posizionamento e apportano i necessari aggiustamenti per garantire un posizionamento accurato e coerente dei componenti.
In sintesi, la Pick and Place Machine PM WX WXS è una soluzione affidabile e versatile per il posizionamento automatizzato dei componenti nei processi di assemblaggio dei PCB.integrazione del sistema visivo, sistema di posizionamento multi-testa e interfaccia user-friendly lo rendono una scelta eccellente per una varietà di applicazioni di assemblaggio SMT.
| Modello ID | NPM-WX | NPM-WXS | |
| Numero modello. | NM-EJM9D | NM-EJM2E | |
|
PCB
|
Modalità a corsia singola | Montaggio del lotto: L 50 × W 50 ~ L 750 × W 610 Montaggio a due posizioni: L 50 × W 50 ~ L 350 × W 610 |
|
|
Modalità a doppia corsia
|
Trasferimento doppio (lotto): L 50 × W 50 ~ L 750 × W 300 Trasferimento doppio (2 posizioni): L50 × W 50 ~ L 350 × W 300 |
||
| Trasferimento singolo ( lotto): L 50 × W 50 ~ L 750 × W 590 Trasferimento singolo (2 posizioni): L50 × W 50 ~ L 350 × W 590 |
|||
| Fonte elettrica | 3,0 kVA di corrente alternata a 3 fasi | AC a 3 fasi 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Fonte pneumatica *1 | Un minuto.0.5 MPa, 200 L/min (A.N.R.) | ||
| Dimensioni (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| Massa | 2 740 kg (Solo per il corpo principale: variabile a seconda della configurazione opzionale). |
2 660 kg (Solo per il corpo principale: variabile a seconda della configurazione opzionale). |
|
| Capo di collocazione | 1 testa per lato (anteriore, posteriore) | 1 testa (la fotocamera posteriore è facoltativa) | |
|
Componente
|
Registrazione
|
Nastro: 4 ~ 56 / 72 / 88 / 104 mm | |
| Specificativi del carrello di alimentazione anteriore posteriore a 17 slot: massimo 136 tipi di prodotto (tavola da 4,8 mm) | |||
| Coltello | Specificativi del carrello di alimentazione anteriore posteriore a 17 slot: Max. 32 tipi di prodotto (alimentatore a bastone singolo) |
Specificativi del carrello di alimentazione anteriore posteriore a 17 slot: Max. 16 tipi di prodotti *5 (alimentatore a bastone singolo) |
|
| Scaffale | Specificità del vassoio laterale: Max.24, Specifiche del vassoio anteriore-posteriore: Max.48 | ||
| Capo di collocazione | Leggere V2 con testa a 16 ugelli (per abitante) |
Leggere Testa a 8 ugelli (per abitante) |
Testa a 4 ugelli (per abitante) |
V2 a tre ugelli (per abitante) |
| Velocità massima | 43 000 cph (0,084 s / chip) |
23 000 cph (0,155 s / chip) |
8 400 cph (0,429 s / chip) 7 800 cph (0,462 s / alimentatore QFP) 7 100 cph (0,507 s / vassoio QFP) *8 |
9 400 cph (0,383 s / chip) 7 300 cph (0,493 s / alimentatore QFP) 6 350 cph (0,567 s / vassoio QFP) *9 |
| Precisione del posizionamento (Cpk) 1 |
± 25 μm/chip | ± 25 μm/chip ±40 μm/QFP □12 mm sotto ±25 μm/QFP □12 mm ~ □32 mm |
± 20 μm/QFP | ± 20 μm/QFP |
| Dimensioni dei componenti (mm) |
0201 chip *6*7 / 03015 chip *6 0402 chip *6 ~ L 6 × W 6 × T 3 |
0402 chip *6 ~ L 45 × W 45 × T 12 o L 100 × W 40 × T 12 | 0603 chip ~ L 120 × W 90 × T 40 o L 150 × W 25 × T 40 | 0603 chip ~ L 120 × W 90 × T 40 o L 150 × W 25 × T 40 |
