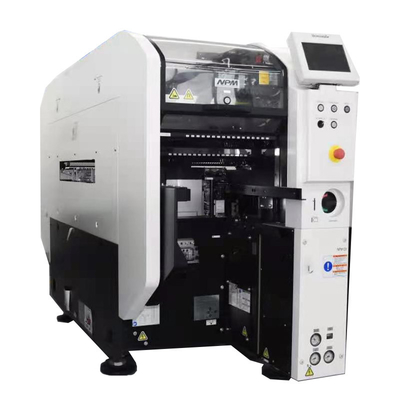

Macchina di montaggio chip SMT NPM D3 D3A TT2 Pick And Place
La NPM-D3A è una macchina ad alte prestazioni progettata per l'assemblaggio con tecnologia di montaggio superficiale (SMT), ampiamente utilizzata nell'industria manifatturiera elettronica.Le sue caratteristiche avanzate e le sue capacità di automazione lo rendono ideale per posizionare in modo efficiente dispositivi di montaggio superficiale (SMD) su circuiti stampati (PCB).
- Alimentazione dei componenti: l'NPM-D3A utilizza vari alimentatori che tengono gli SMD in modo sicuro e organizzato.miglioramento della flessibilità nella produzione.
- Sistema di visione: la macchina è dotata di un sofisticato sistema di visione che identifica e localizza con precisione i componenti sugli alimentatori.
- Meccanismo di selezione e posizionamento: la macchina dispone di una testa di selezione e posizionamento a due ugelli che si muove lungo gli assi X e Y.Seleziona i componenti utilizzando l'aspirazione e li posiziona in posizioni designate sul PCB con elevata precisione.
- Regolazione dell'asse Z: il meccanismo dell'asse Z consente regolazioni di altezza precise, garantendo che i componenti siano posizionati correttamente sulle schede PCB.
- Monitoraggio in tempo reale: il NPM-D3A monitora continuamente il processo di assemblaggio, consentendo correzioni immediate per mantenere la qualità e l'efficienza durante tutta la produzione.
| Modello ID | NPM-D3A | ||
| Dimensioni del PCB (mm) *1 | Modalità a doppia corsia | L 50 * W50 ~ L 510 * W 300 | |
| Modalità a corsia singola | L 50 * W50 ~ L 510 * W 590 | ||
| Tempo di scambio PCB | Modalità a doppia corsia | 0s* *Nessun 0s quando la durata del ciclo è pari o inferiore a 3,6 s | |
| Modalità a corsia singola | 3.6s* *Quando si selezionano trasportatori brevi | ||
| Fonte elettrica | AC a 3 fasi 200, 220, 380, 400, 420, 480 V 2,7 kVA | ||
| Fonte pneumatica *2 | 0.5 MPa, 100 l/min (A.N.R.) | ||
| Dimensioni (mm) *2 | W 832 * D 2 652 * 3 * H 1 444 * 4 | ||
| Massa | 1 680 kg (solo per la carrozzeria principale: variabile a seconda della configurazione opzionale). | ||
| Capo di collocazione | Capo leggero a 16 ugelli V3 (per testa) | ||
| Modalità di produzione alta [ON] | Modalità di produzione elevata [OFF] | ||
| Velocità massima | 46 000 cph (0,078 s/ chip) | 38 000 cph (0,095 s/ chip) | |
| Accuratezza di posizionamento (Cpk ¢1) | ± 37 μm/chip | ±30 μm/chip (±25 μm/chip *5) | |
| Dimensioni del componente (mm) | 0402 chip *6 ~ L 6 * W 6 * T 3 | 03015 *6*7/0402 chip *6 ~ L 6 * W 6 * T 3 | |
| Fornitura di componenti | Registrazione | Nastro: 4/8/12/16 mm | |
| Max. 68 (nastro da 4,8 mm, bobina di piccole dimensioni) | |||
- Configurazione: posizionare l'NPM-D3A in una posizione appropriata con le connessioni di alimentazione e dati necessarie; assicurarsi che tutti gli alimentatori siano installati e caricati con componenti.
- Configurare le impostazioni: utilizzare l'interfaccia user-friendly per inserire i parametri di produzione, inclusi i tipi di componenti, le velocità di posizionamento e i programmi personalizzati.
- Caricare i PCB: posizionare in modo sicuro i PCB sul sistema trasportatore della macchina, assicurando un corretto allineamento per l'operazione di pick-and-place.
- Avvio della produzione: attivare la macchina e monitorare il processo per garantire un posizionamento accurato dei componenti.
- Manutenzione regolare: effettuare controlli e manutenzioni di routine per garantire prestazioni ottimali e una lunga durata della macchina.
L'NPM-D3A è comunemente utilizzato in:
- Produzione di elettronica: per l'assemblaggio di elettronica di consumo, parti automobilistiche e dispositivi industriali.
- Produzione di dispositivi medici: nell'assemblaggio di attrezzature mediche affidabili che richiedono un'elevata precisione.
- Telecomunicazioni: per la fabbricazione di dispositivi di comunicazione che richiedono un posizionamento accurato ed efficiente dei componenti.
La macchina di pick-and-place NPM-D3A è uno strumento essenziale per migliorare l'efficienza e la qualità nei processi di assemblaggio elettronico, rendendola inestimabile negli ambienti di produzione moderni.
